HY960大管徑水膜法自動化超聲波探傷系統
鋼管是一種材料組織密度較高，噪聲適中，常規產品。本系統適用于各種鋼管內、外部缺陷自動檢測。超聲波探傷原理是超聲波經水耦合進入鋼管后，入射傳播，當鋼管中有缺陷時會引起超聲反射，超聲儀器將超聲波反射信號經放大信號處理后實時報警，實現缺陷的自動檢測。
技術規格說明及供貨范圍
根據鋼管檢測特質，此套超聲波自動探傷設備有3組水膜檢測探頭。有一組測厚探頭，共4個通道；一組8個探頭兩個方向檢測管體的縱向缺陷。另一組里面有十二個橫向探頭，六個探頭一組，分兩個方向檢測管體的橫向缺陷。儀器使用用24個通道，保證了瓶體檢測的覆蓋率和UT標準的雙向檢測的功能。
被檢測鋼管由定制的流水線到檢測設備的前輸送輥道，先經過超聲波縱向檢測，再進入超聲波橫向檢測，同時進行測厚。待超聲檢測完畢后到后輸送輥道或吊裝運走。檢測速度可根據被檢鋼管的大小自由調節。

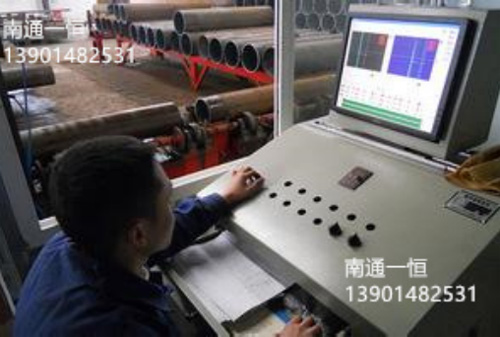

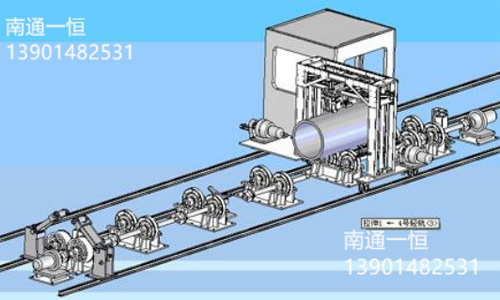

HY960大管徑水膜法自動化超聲波探傷系統示意圖
1）被檢產品規格
外徑：250mm～800mm
長度1000mm～13800mm
壁厚：3mm～60mm
工件溫度：≤60℃
2）超聲波設備技術參數
超聲波采用縱波直探頭水膜法自動探測鋼管內、外壁縱向缺陷，能夠１００％覆蓋探傷掃查要求，具體技術參數如下：
檢測范圍：外徑：Φ500-Φ800mm；長度：6000mm～13800mm; 檢測速度：1m/min 連續可調。
鋼管超聲波檢測設備設置3個水膜檢測探頭組，其中一組測厚共四個通道，另一組分兩個方向檢測管體的縱向缺陷，共8個通道。還有一組里面有十二個橫向探頭，六個探頭一組，分兩個方向檢測管體的橫向缺陷。儀器使用用24個通道，保證了瓶體檢測的覆蓋率和UT標準的雙向檢測的功能。并保證能覆蓋整個檢測范圍，不但提高檢測速度而且確保無漏檢。同時采用機械跟蹤和儀器界面跟蹤穩定檢測過程。
3）設備系統組成
探傷系統主要包括：超聲檢測系統、報警及打標裝置、電氣控制系統、輔助系統、輸送滾道等。
被檢測鋼管進入輸送滾道，吊裝送到探傷架下進行檢測，檢測完畢進入原廠內生產線進行下道工序。
