發布日期：2021/6/20 0:07:10 所屬分類：超聲波在線自動探傷系統 訪問統計：1740
本設備是針對板材專門研發設計的超聲波半自動探傷系統，可用于鋁板、鋼板、鈦板的版自動監測。16個探頭采用晶片陣列組合排布。探頭有水膜系統，水箱供水，。探傷部分有一個調節架，可檢測12mm到150mm不同厚度的金屬板材。
系統基于筆記本電腦機的多通道全數字式超聲波探傷設備，采用Windows98/2000/XP操作系統，并保留計算機的各種周邊設備接口。檢測時探傷人員推動探傷小車向前，探頭自動檢測內部缺陷，儀器實時顯示16通道畫面，全方位監測板材內部缺陷。并可以將缺陷波形記錄，事后可以調出查看分析。筆記本電腦機的多通道全數字式超聲波探傷設備，采用Windows98/2000/XP操作系統，并保留計算機的各種周邊設備接口。

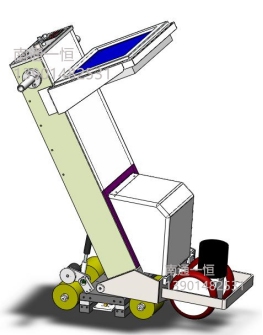

示 意 圖
顯示界面
1、陣列探頭組固定在探頭夾持架上，晶片之間有15%相互覆蓋，滿足100%探傷要求。
探傷機把數字化后的全波數據傳輸?shù)讲僮鳈C(jī)中，操作機對數據進行分析、處理和計算，并對計算結果進行處理。
2、缺陷檢出方法
在本設備中，采用全波數據采集方法提高缺陷的檢出能力。
全波數據采集法原理如下：

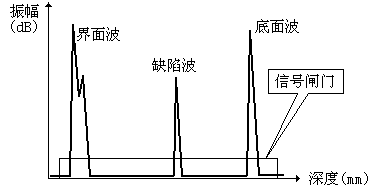

采集的超聲信號為閘門內的全波信號，如圖1所示。
圖1 檢測信號與信號閘門
信號閘門寬度=板厚度+可變范圍。
在閘門寬度內對信號進行峰值檢波，然后自動分析檢出界面波、底面波和缺陷波。
一、 系統主要技術指標及功能
1、板材規格：12-150mm
2、掃查方式：探傷小車行走、探頭液浸掃查
3、掃描的最小記錄步進1mm
4、耦合方式：水膜法耦合
5、探傷速度：1-24m/min
6、檢測信噪比：≥8db
7、波形穩定性：±2db
8、探傷方法
1）探頭采用晶片組合陣列排布
2）頻率：探傷2.5—5MHz
9、通道數量：4-16通道可選
10、探頭數量：5MHz探頭16個和2.25MHz（或2.5MHz）探頭16個
11、探傷監視功能
1）顯示各個通道的A型波形或B型掃描圖像（可采用窗口切換顯示）
12、探傷記錄數據
1）保存各個通道的儀器參數和探傷條件
2）記錄每個缺陷點的振幅和深度
3）對超標缺陷自動記錄A型波形
13、儀器主要技術指標
1）聲頻率范圍：0.5—15 MHz
2）增益：0-110dB
3）增益精度：每20 dB±1 dB
4）各通道發射脈沖重復頻率：500 Hz—2000 Hz
5）分辨率：≥32dB
6）電噪聲電平：﹤10%
7）信噪比：≥24 dB
8）動態范圍：≥30dB
9）探傷靈敏度余量：≥60dB
10）探頭方式： 直探頭、斜探頭、雙晶探頭、穿透探頭（可選）
11）探頭中心頻率：在標稱頻率的±10%以內。
12）探頭聲束寬度比：≥ 0.75。
13）探頭靈敏度：多個探頭平均靈敏度的±3dB以內。
14）監測閘門： 進波門、失波門、跟蹤門；
15）A掃顯示上垂直極限100 %；垂直線性范圍5 %～95 %，誤差≤3 %
16）A掃顯示上水平極限100 %；水平線性范圍0 %～90 %，誤差≤1 %
17）信噪比：10：1（1MHz使用對比試塊2-0300測定，大于1MHz使用對比試塊1-0300測定）
18）入射面分辨力：1MHz時≤1.5in，2.25MHz或2.5MHz時≤0.7 in，5MHz時≤0.5 in，10MHz≤0.3 in
19）背面分辨力：1MHz時≤0.75 in，2.25MHz或2.5MHz時≤0.3 in，5MHz時≤0.2 in，10MHz≤0.1 in
20）聲學單元寬度≥200mm
21）采樣頻率：150MHz
22）脈沖重復頻率：≥2000Hz
23）脈沖電壓：≥100
二、.儀器主要功能
1) 數字功能
★儀器各個通道有傷波閘門和底波閘門，閘門位置及寬度即可自動設置也可人工設置，精度≤0.1us，有聲光報警系統，有數字波形顯示和掃描圖形顯示，自動打印及存貯功能。
★每個通道全波數據采樣，（可設定）允許水膜厚度在一定范圍內變化，計算機有自適應水膜厚度變化的能力。
★自動校準給定厚度板材的厚度值；自動校準延遲；自動增益調節。
★按AA級檢測厚度為5mm～150mm的鋁、鋼、鈦板；
★顯示方式：A掃、B掃、C掃。
★盲區：5mm～150mm的鋁板近遠表面盲區≤3mm；
30mm～70mm的鈦板近遠表面盲區≤1mm。
★采用數字閘門，其在探傷中失去模擬探傷儀的功能，僅為觀察方便而設定。
★閘門數量：3個閘門/A掃。
★閘門測量值：可測量缺陷的深度、波幅。
★缺陷的檢出不受閘門數量的限制，能自動檢測出表面回波、底波、缺陷波及干擾波。
★具有數字濾波去噪功能，去噪過程不影響波高和精度。
★具有記錄同一位置出現的不同深度缺陷的能力，并對每個缺陷精確測量深度和幅度。
★探傷小車沿直線行進，自動標記掃描寬度。
★探傷小車自動糾偏，利用X軸Y軸的精密編碼器定位。如果技術人員在檢測時將小車左右偏移，可以通過編碼器準確定位，最終提供整張板材的準確探傷結果。
★對缺陷自動定位和定量，并提供整塊板的C掃描圖。
2) 模擬功能
★檢波模式：全波、正半波、負半波、射頻波。
★電子部分采用集成度高、工作穩定可靠、低功耗的大規模門陣列電路。
★增益衰減控制及放大系統采用寬帶可編程放大器和高精度、高速AD轉換器。
★采用DSP高速處理器和PCI總線直接數據傳送，以提高信號處理和傳送速度。
★儀器有自動跟蹤信號漂移的功能和DAC斜率自動補償。
