HYUT-501鋼棒旋轉前進超聲探傷系統

發布日期：2021/6/20 21:23:21　所屬分類：超聲波在線自動探傷系統　訪問統計：1933

系統構成

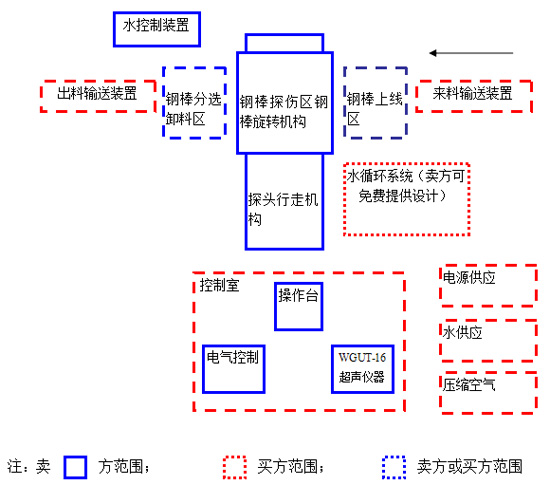

鋼棒超聲探傷設備系統結構如下示意圖,主要包含機械系統、探傷現場控制系統、超聲探傷系統、軟件系統及水氣等輔助系統.

機械系統構成

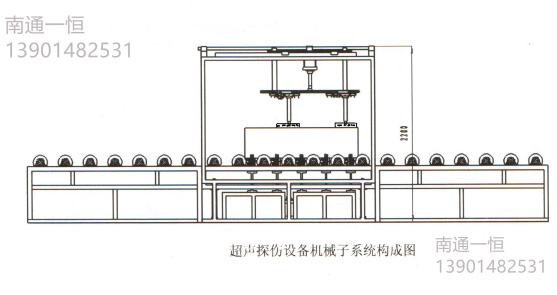

超聲探傷檢測設備機械部分包含: 鋼棒上線系統, 鋼棒到位裝置, 鋼棒旋轉驅動系統,探頭直線行走系統,供水排水機構,以及下線系統. 鋼棒超聲探傷檢測設備機械系統構成示意圖:

設備探傷工藝簡介

整個工藝過程大致分為三個部分：

第一部分：進料區域

待測的鋼棒依次排列在待測平臺，當檢測區域出于空載狀態時，同時檢測區域的限位氣缸和下端氣缸到位，上料氣缸運作，將一根鋼棒裝入進料區域，由電機驅動，進給輥傳動進入檢測區域。

第二部分：檢測區域

鋼棒進入檢測區域前，限制鋼棒定位的阻擋氣缸運作，鋼棒由電機和進給輥驅動到位，給出一個到位信號，這時驅動前進的電機停止運作，接著，底部支撐氣缸和上端探頭氣缸同時下降，鋼棒落在旋轉驅動輪上的同時，旋轉驅動輪和探頭機構被各自的驅動電機驅動運作。當探頭機構前進一定距離，此距離為鋼棒長度的一半，給出到位信號，旋轉驅動輪和探頭機構同時停止運作，接著限位氣缸下降，底部支撐氣缸和上端探頭氣缸上升，氣缸的到位信號接收到后，此區域的進給輥工作，鋼棒進入卸料區。

第三部分：卸料區域

鋼棒在檢測區域的限位氣缸落下時，得到主機給出的一個關于此鋼棒是否合格的信號，如果是合格鋼棒，卸料區的限位氣缸不運作，如果是不合格的鋼棒，卸料區域的限位氣缸工作，且當鋼棒到位，給出一個到位信號后，卸料氣缸運作，將鋼棒搬離卸料區，放到缺陷區域，等待處理。
