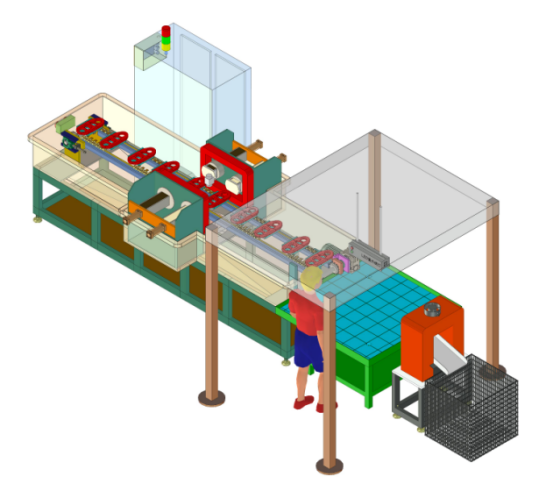

YHW-3000型鏈軌節在線熒光磁粉探傷機

發布日期：2023/3/16 16:49:48　所屬分類：磁粉探傷儀　訪問統計：909

一、 檢測要求：

檢查工件表面和近表面材料、鍛造、機加工和熱處理產生的裂痕、折疊、夾雜等細微缺陷。缺陷方向大多不固定，因此在鏈軌節表面的各個方向上都需要進行探傷檢查。

二、設備主要技術參數：

2.1復合磁化方式：周向、縱向、復合三種磁化方式；

2.2周向磁化電流：AC 0-3000A有效值，連續可調，帶斷電相位控制；

2.3縱向磁化磁勢：AC 0-15000AT有效值，連續可調，帶斷電相位控制；

2.4電極間距：200～400mm可調；

2.5暫載率：≥20%；

2.6夾持方式：氣動；

2.7運行方式：手動/自動；

2.8探傷靈敏度：15/50A₁型試片清晰顯示；實物裂紋試件的裂紋清晰可辨；

2.9探傷節拍：約6秒/件(觀察時間除外，探傷時間和工藝過程可根據需方實際需要，程序可調整)；

2.10電源：三相四線 380V±5%  50Hz 150A；

2.11外形總尺寸: 4500mm(L)×1800mm(W)×1500mm(H)（含噴淋架高度）

2.12壓縮空氣： 0.4～0.6MPa；

2.13使用環境：溫度-5℃+40℃，相對濕度≤80%，無腐蝕氣體、粉塵及中高頻干擾；
