GHY-Z鋼絲繩在線檢測系統

發布日期：2025/1/15 17:28:37　所屬分類：鋼絲繩探傷儀　訪問統計：348

主要功能

1  實時檢測：

產品采用磁通平衡式原理，實現對鋼絲繩斷絲、銹蝕、變形、松股等缺陷的實時檢測，檢測完成后連接計算機導出鋼絲繩傷損數據。

2  動態顯示：

上位機從鋼絲繩探傷傳感器存儲卡中讀取鋼絲繩檢測數據，動態顯示在軟件界面，可直觀地顯示當前鋼絲繩傷損狀況。

3  參數設置：

參數要根據現場實際情況來進行設置。包括基礎信息設置、分析參數設置二部分。

4  數據標定：

選用現場同直徑的鋼絲繩，制造出不同損傷的斷絲，以此作為標定。

5  自動判斷：

對采集測量的數據分析計算后自動判斷，確定鋼絲繩傷損程度。

6  數據回看：

可采用編碼器對有缺陷或傷損的鋼絲繩的位置進行確定，回看歷史數據。

7  自動生成檢測報告:

當鋼絲繩經檢測出現缺陷時，缺陷信息保存到數據庫中生成檢測報告，方便打印輸出。

8 遠程控制：

  通過無線方式遠程控制，能在任何有無線網絡的地方看到檢測實況，能遠程觀察探傷波形等數據

 工作方式

根據使用環境要求，采用無線工作方式。

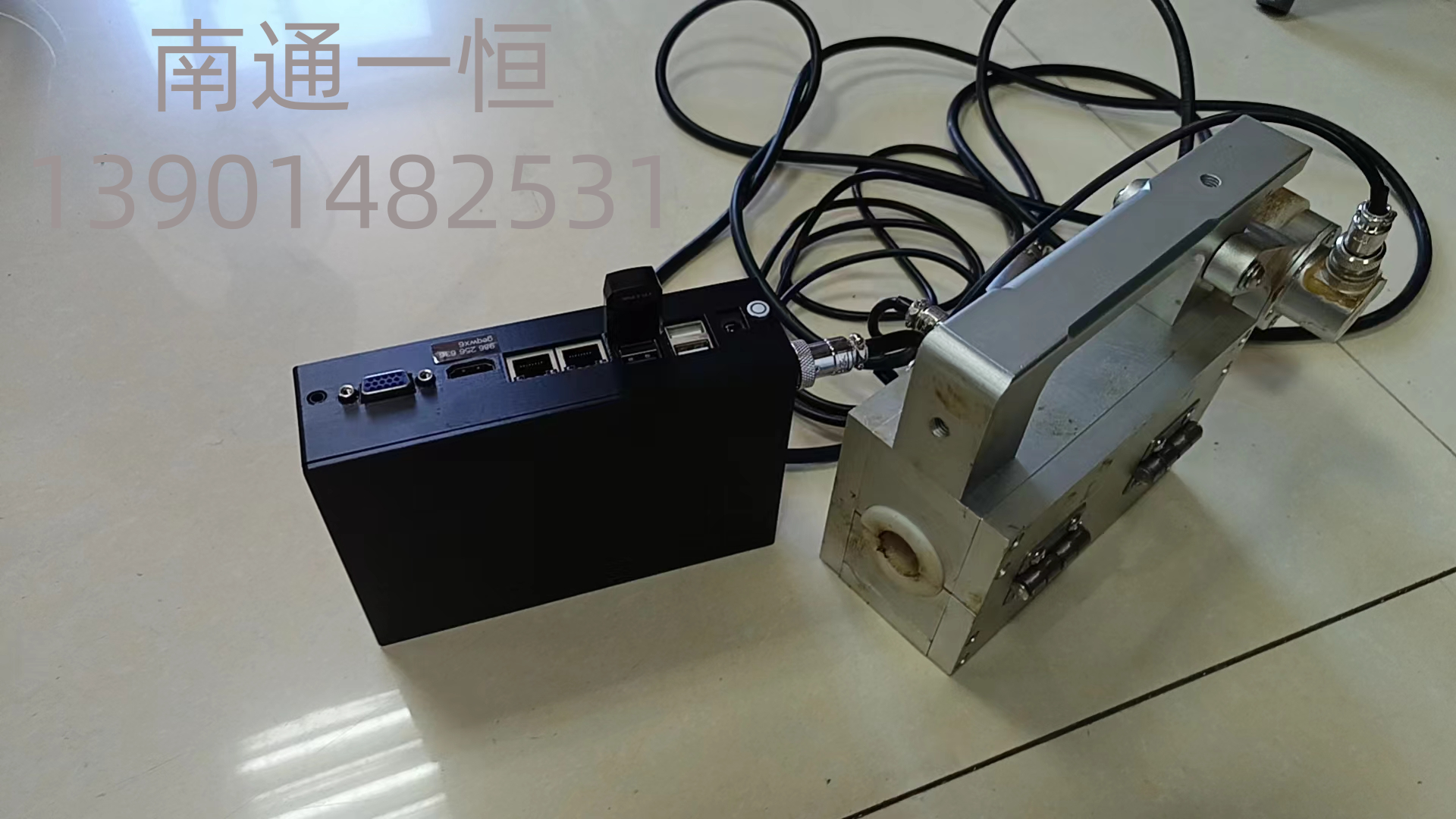

采集器直接不計算機連接，通過無線控制方式，遠程控制現場檢測，計算機顯示測量曲線，檢測完成生成檢測報告。

技術指標 | Technical Specification

1  檢測鋼絲繩繩徑范圍：Φ30-60 mm（具體尺寸根據現場確定）

2  鋼絲繩運行速度：1.0-20 m/s

3  傳輸速度：115200bps

4  檢測靈敏度：5V/GS

5  斷絲檢測靈敏度：≤0.5%

6  連續工作時間：24h

7  工作電壓：DC3.7V /4Ah

8  工作電流：≤0.5A

9  功 率：≤1.85w

10  使用環境溫度：-20℃-55℃
