HYR-68型耐張線夾DR成像探傷儀

發布日期：2020/9/19 16:31:14　所屬分類：DR射線成像探傷儀　訪問統計：2330

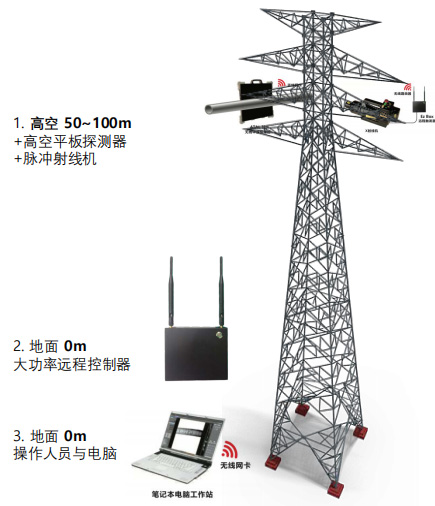

X射線成像系統工作方式

1，后處理方式（平板探測器+脈沖射線機+無線遙控器）作業時不需要電腦，完成拍攝后通過鏈接電腦，一次性獲取所有圖像

1）通過電腦可以選擇性下載

2）將需要的圖像過濾下載

2，實時獲取圖像方式（平板探測器+脈沖射線機+無線控制器+電腦）通過電腦在地面控制平板探測器和脈沖射線機工作，一次性完成作業。

X射線成像系統配置：

1，無線平板探測器：

型號	ATAL 2929N	ATAL 4343N	ATAL 2929N+	ATAL 4343N-Plus
傳感器	非晶硅amorphous silicon active TFT/diode array
閃爍體	硫氧化釓 GOS,碘化銫CsI	硫氧化釓 GOS,碘化銫CsI	硫氧化釓 GOS,	硫氧化釓 GOS,
像素矩陣	2048*2048	3072*3072	2048*2048	3072*3072
像素區域	287*287mm	430*430mm	287*287mm	430*430mm
像素間距	140um	140um	140um	140um
空間分辨率	3.6 IP/mm	3.6 IP/mm	3.6 IP/mm	3.6 IP/mm
能量范圍	20KV-225kv	20KV-225kv	20KV-15v	20KV-15mv
動態范圍	16bit	16bit	16bit	16bit
動態級別	ADC16bit	ADC16bit	ADC16bit	ADC16bit
尺寸	32032015mm	45646015mm	32049115mm	46059815mm
超窄下邊框	3mm	3mm/8mm	4mm	8mm
重量	<4.8KG	<6.8KG	<5.8KG	<8.8KG
外殼	aluminum	Aluminum&carbon	aluminum	aluminum
防護等級	IP-65 rated	IP-65 rated	IP-65 rated	IP-65 rated
無線標準	Gigatit WIFI 802.11AC	Gigatit WIFI 802.11AC	Gigatit WIFI 802.11AC	Gigatit WIFI 802.11AC

平板探測器：可搭配所有不同種類的X射線機，無需進行曝光信號同步工作。

2，無線控制器：

遠程同步X射線機，支持X射線機的無線控制

增加探測器和工作站電腦之間的無線距離.

高速無線數據傳送，采用最新WIFI規格IEEE 802.11AC

電池供電

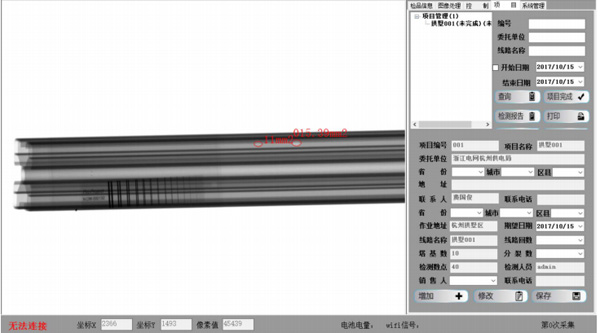

3，無損檢測軟件：

測量工具：長度、深度、密度、雙線形像質計，SNR測量

計算分析工具：圖像混合，譜線輪廓，圖象平均

圖像處理工具：拼接，邊緣增強，參數調整

報告打印，支持DICONDE格式，彩色分析，多國語言

遠程控制X射線機

可搭配所有不同種類的X射線機

無需進行曝光信號同步工作

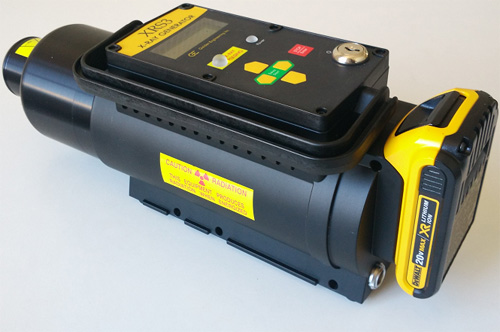

XRS-3 是一種輕型脈沖 X 射線機。脈沖的 X 射線在很短時間內（25 納秒）產生高強度 X 射線能量（突發脈沖），在 X 射線機前面 12英寸(30.50CM)處測得每個脈沖的輸出劑量約 3mR，根據使用的成像系統不同可以穿透厚度為 1/2”(1.25CM)-1”(2.54CM)的鋼，脈沖 X射線技術比傳統的恒電位 X 光機或放射源進行現場操作具有先天的優勢。高度便攜外形小巧便攜，同時具備顯著穿透能力使用最小輸入電壓，脈沖技術產生高能輸出電壓DeWalt 電池包，電子控制模塊和高壓管被設計裝在一個包裝內，非常便攜重量只有 12 磅（5.4KG），卻能產生 270KVP 輸出電壓。
