HYJ-88型鋼繩芯輸送帶防橫斷撕裂檢測系統

發布日期：2020/9/19 16:40:41　所屬分類：鋼絲繩芯皮帶探傷儀　訪問統計：1782

十大技術優勢 | 10 Technical Advantages

1  “全系列寬度規格”認證產品

2  “一拖多”系統認證

3  “無人值守”功能

4  “遠傳”加“移動”兩種傳輸方案認證

5  經部門認證“皮帶強度預警”功能

6  完全實現“自動識別”功能

7  安裝便利, 2人2小時完成安裝

8  真正高清0.8mm×0.8mm分辨率

9  獲得“生產場所”及“銷售成品”輻射許可雙認證

10“國際先進成果鑒定”及“八項專利認證”



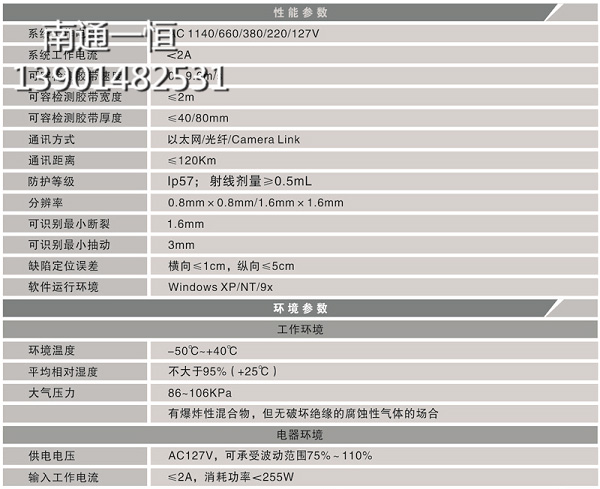

 產品概述 | Product overview

本系統能有效監控鋼絲繩芯輸送帶在使用過程中的情況, 防止輸送帶由于斷裂、撕裂以及其它損傷而影響正常生產, 避免更大的安全事故。本系統使用X光成像直接數字化技術, 采用“指紋識別”技術, 對生成的圖像進行處理, 智能識別, 及時預警。

1 在輸送帶正常工作時,將整條輸送帶的內部透 視圖像像放電影一樣在顯示器上顯示, 清晰直觀、準確可靠。

2 當輸送帶某處有問題時, 如鋼絲繩芯銹蝕、斷芯、斷股、偏移、接頭抽動、移位以及橡膠撕裂等, 系統就會出現聲光報警, 并同時閃現出問題部位的局部放大圖。

3 每次檢測完后, 系統自動生成檢測報告。檢測報告對所有異常情況給出了詳細描述, 并對問題部位進行準確定位, 橫向誤差≤1cm , 縱向誤差≤5cm 。

4 所有圖像都可儲存, 用戶可以翻看當天或歷史圖像, 全面仔細瀏覽整條皮帶, 了解皮帶當前的整體狀況。

5 檢測圖像和數據可上傳到 Internet 網上, 只要能上網, 可從任何地方查看檢測圖像, 負責人即使在家里或外地出差, 也能對皮帶狀況了如指掌。

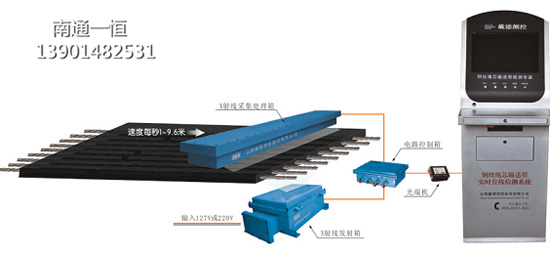

系統組成原理圖 | System Diagram

功   能 | Functions

1  遠程操作

操作人員可在地面監控室進行開關電源、開關射線、采集圖像和設備狀態監視等操作, 無需人員到現場就能完成所有設備操作和狀態檢測的工作。最遠通訊距離120km。

2  實時顯示

皮帶運行狀態實時顯示在電腦屏幕, 像放電影一樣讓用戶現場觀看。

3  全息存儲

采集的膠帶數據通過多線程和特殊的磁盤操作方式, 完整地存儲到硬盤, 保證在處理和回看時, 能得到與實際膠帶沒有差別的透 視圖像。

4  自動識別

利用頻域和值域兩種算法對膠帶數據進行自動分析, 無需人員輔助, 軟件自動完成對整條膠帶的斷裂、異常和接頭抽動等情況的識別, 并將各種缺陷分類羅列, 方便用戶針對性維修。

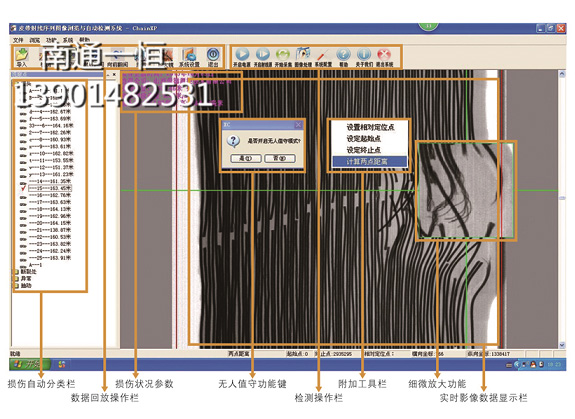

5  錄像回放

重現整條膠帶運行全過程, 且可以對膠帶運行速度進行調整, 以便用戶進行詳細的查看, 雙擊任何一個缺陷能自動跳轉到對應的缺陷圖像位置, 減少用戶翻閱時間。

6  缺陷定位

利用像素數據, ******對識別到的每個缺陷進行定位, 并將位置信息顯示在觀察窗口和報告中。

7  高倍放大

利用放大鏡原理, 實現對各類缺陷進行細微觀察, 包括劈絲、銹蝕等。

8  ******測距

通過簡單操作, 可對膠帶內任意兩點進行距離測量, ******單位達到1mm。

9  強度計算

根據分析結果, 結合GB/T9770-2013中的規定, 對膠帶進行強度分析計算。

10  自動報警

按照膠帶實際運行時的張力、結合GB/T 9770-2013, 考慮安全系數后, 軟件自動設置報警界限, 當膠帶強度低于報警界限后, 自動實現聲光報警。

11  圖文報告

檢測完成后, 只需點擊“報告按鈕”, 軟件會自動將本次測試過程中識別到的缺陷圖片、缺陷位置、缺陷大小等信息自動排序, 并自動生成圖文報告。

12  無人值守

根據操作界面中的“無人值守”按鈕, 軟件可自動完成整個檢測過程, 無需人員看守。

13  安全分析報告

智能月報、年報分析。



  特    點 | Features

1  產品模塊化

設備可拆分為四部分獨立的箱體, 便于長途運輸與設備下井；硬件模塊化, 便于安裝、調試、維修、更換。

2  安裝便利

設備可在輸送帶正常工作狀態下進行安裝, 無需停機, 2人2小時可完成安裝, 不影響生產。

3  適應性強

設備可適應多種井下、井上常用電壓；設備可采用以太網、光纖、Camera Link等多種通信方式, 方便用戶根據實際情況進行選擇。

4  采集******

0.8mm×0.8mm分辨率的探測卡, 完整地拍攝整條膠帶的每個細微環節。

5  操作簡單

安裝完成后, 日常檢測全過程可采用無人值守和正常操作兩種模式, 無人值守模式只需點擊1個按鍵, 整個過程便可完成；正常操作模式整個過程也只需點擊6個按鈕便可完成。

6  算法高效

采用了EM算法加速庫, 整個算法耗時縮短, 10G數據可在30min內完成處理全過程。

7  檢測準確

1.6mm及以上斷裂100%識別, 3mm及以上抽動識別率100%。

8  防護可靠

外殼防護等級IP57；X射線源漏泄劑量大大低于國家標準允許的范圍內, 設備周圍5cm漏泄劑量≤5μGy/h。

9  型號齊全

整個系統的組成部分中X射線采集箱型號共9種, 電路控制箱2種, X射線發射箱共2種, 可根據需要選擇配置。

10  多種方式、******檢測接頭抽動量

①利用“指紋識別”技術, 通過圖像對比, 測算接頭抽動量；

②鋼絲繩抽動后, 與膠皮形成真空, X射線穿透后, 反映到照片呈現“光斑”圖像, 據此測算接頭抽動量；

③利用像素數據, 對接頭長度進行計算, 從而測得接頭抽動量。三種方法, 既可單獨運用, 又可互為驗證, 多方參照。
