發布日期：2020/9/19 21:02:48 所屬分類：渦流探傷儀 訪問統計：1413
檢測標準：GB/T 11260-2008圓鋼渦流探傷方法
探傷靈敏度：
縱向人工傷： 0.10（深度）×0.10（寬度）×20mm（長）
|
管棒端條件 |
兩端導角去毛刺，橫截面變形等于小于直徑公差 |
|
平直度公差 |
切線方向最大 1.5 mm/m，且不超過整個工件總長 |
|
|
|
|
直徑公差及橢圓度 |
參考 DIN標準 |
探頭旋轉探傷系統技術性能指標

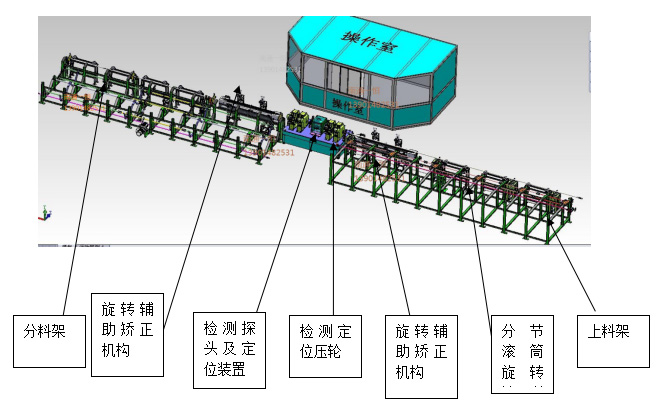

自動檢測，啟動電源按鈕，開啟儀器設備電源，運行檢測軟件。檢測方法是：上料機構將工件排布好依次送入傳輸裝置，傳輸裝置旋轉前行將工件送入檢測裝置，檢測完成送繼續傳輸至分料裝置，合格品及不良品自動分離。
（1）渦流探傷機能夠準確、可靠、穩定對成品鋼管缺陷檢測結果進行記錄、報警、標記等。
（2）探傷速度：<60米/分鐘
（3）檢測端頭端尾盲區：50mm 信噪比: ≥ 10dB 樣棒漏報率: 0% 樣棒誤報率: ≤2% 穩定性: 2小時后≤1dB 噴標精度: ±30mm 周向靈敏度差:≤1dB
（4）100%覆蓋檢測，儀器設定上下邊界，超過或者低于自動報警記錄；
（5）探傷機操作方式：全自動，完整的電控系統，檢測儀器、輔助控制

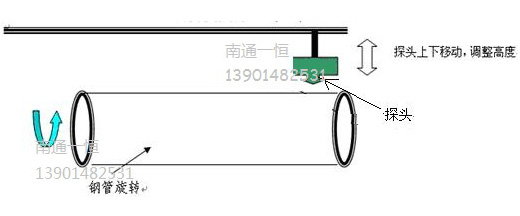

（6）采用探頭旋轉、管棒直線前進，速度快、噪聲小、可靠、靈敏度高；
