HYET-307型軸承滾子在線渦流探傷機

發布日期：2020/9/19 21:29:27　所屬分類：渦流探傷儀　訪問統計：3308

本系統適用于滾子外表面的渦流探傷。整套系統包括檢測儀器、探頭、機械、電氣四部分組成。采用多頻多濾波技術、阻抗平面分析、多幅相位幅度區域報警技術，實現缺陷自動檢測、自動報警、同時自動分選。

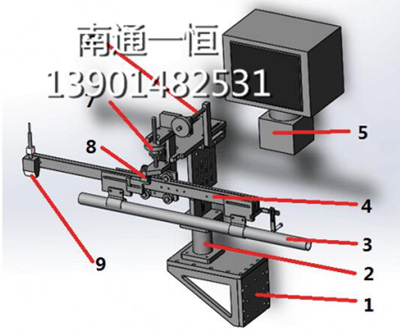

 1：固定架  2：支撐架  3：出料管  4：左右調節桿  5：渦流探傷儀 6：前后微調

    7：上下微調  8：防撞裝置  9：渦流探頭

適用產品規格為：檢測節拍：大型滾子，60秒/分鐘；中型滾子，120秒/分鐘；小型滾子，180粒/分鐘。

適用產品規格為：范圍為：直徑Φ3-Φ100mm,

探傷精度：裂紋長*寬*深（3*0.01*0.05）mm；

系統的配置、性能、指標

•檢測速度：1～3件/秒

•頻率范圍：10Hz～10MHz

•增益：0～99dB，步長 0.1dB

•相位旋轉：0~360° 步進1 °

•內、外時鐘控制的同步報警輸出

•高精度端頭、端尾信號切除功能

•高精度實時、延時報警輸出

•非等幅相位／幅度報警域

•電腦全數字式參數調整

•快速數字／模擬電子平衡

•具有記憶軌跡延遲消隱功能

•高通:0.1Hz～650Hz

•低通:1Hz～10000Hz

•實時阻抗平面顯示

•高級濾波：有

•儀器可匹配任何探頭

•自動統計總數、不良品數、合格數

•中英文人機界面
